RA系列軸承

瀏覽次數：12990次

所屬分類：交叉圓柱滾子軸承

發布日期：2022-03-01 17:13:52

咨詢熱線：13698854768 在線留言

詳情

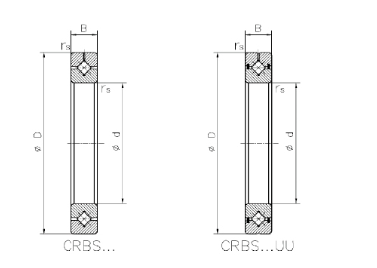

RA交叉薄壁滾子軸承結構圖

　　RA交叉薄壁滾子軸承的結構為外圈分半、內圈整體型，超薄型限化的尺寸設計、有助于相關結構的輕薄化設計，內圈整體結構更適宜于內圈旋轉精度高的場合，穩定旋轉精度達微米；適用于精密檢測儀器、機器人關節、直驅力矩馬達、高精度轉臺等要求高精度、高剛性的應用場合。

RA交叉薄壁滾子軸承型號參數

型號	主要尺寸					軸肩尺寸		基本額定載荷（徑向）		重量
	內徑	外徑	滾子截圓直徑 Dpw (mm)	高度 B /B1	倒角	ds	Dh	C	C0	Kg
	d(mm)	D(mm)	滾子截圓直徑 Dpw (mm)	(mm)	r(min)	ds	Dh	kN	kN	Kg
RA5008	50	66	57	8	0.5	53.5	60.5	5.1	7.19	0.08
RA6008	60	76	67	8	0.5	63.5	70.5	5.68	8.68	0.09
RA7008	70	86	77	8	0.5	73.5	80.5	5.98	9.8	0.1
RA8008	80	96	87	8	0.5	83.5	90.5	6.37	11.3	0.11
RA9008	90	106	97	8	0.5	93.5	100.5	6.76	12.4	0.12
RA10008	100	116	107	8	0.5	103.5	110.5	7.15	13.9	0.14
RA11008	110	126	117	8	0.5	113.5	120.5	7.45	15	0.15
RA12008	120	136	127	8	0.5	123.5	130.5	7.84	16.5	0.17
RA13008	130	146	137	8	0.5	133.5	140.5	7.94	17.6	0.18
RA14008	140	156	147	8	0.5	143.5	150.5	8.33	19.1	0.19
RA15008	150	166	157	8	0.5	153.5	160.5	8.82	20.6	0.2
RA16013	160	186	172	13	0.5	165	179	23.3	44.9	0.59
RA17013	170	196	182	13	0.8	175	189	23.5	46.5	0.64
RA18013	180	206	192	13	0.8	185	199	24.5	49.8	0.68
RA19013	190	216	202	13	0.8	195	209	24.9	51.5	0.69
RA20013	200	226	212	13	0.8	205	219	25.8	54.7	0.71

　 交叉薄壁滾子軸承選型

　　
　　精密交叉滾子軸承相比普通角接觸球軸承剛性提高三到四倍。采用精密交叉圓柱滾子軸承，不需要和薄壁角接觸球軸承一樣配對安裝，一套交叉滾子軸承就可以承受所有方向的受力，同時提高軸承的剛性三到四倍。
　　
　　精密交叉滾子軸承選型時，必須明確以下要求：
　　
　　1.確定軸承的工況
　　
　　內圈或外圈旋轉方式及旋轉速度
　　
　　機構允許的尺寸范圍
　　
　　2.選擇合適的結構
　　
　　根據軸承需要的壽命周期---選擇合適的軸承尺寸
　　
　　運轉剛性---確定軸承的游隙、剛性和安裝位置需要
　　
　　回轉精度---確定軸承精度等級
　　
　　3.回轉力矩的需求
　　
　　4.注油和潤滑方式
　　
　　如在選型過程中有不確定的內容，請聯系SA公司技術部門。
