RB系列軸承

瀏覽次數：16097次

所屬分類：交叉圓柱滾子軸承

發布日期：2022-03-01 17:14:17

咨詢熱線：13698854768 在線留言

詳情

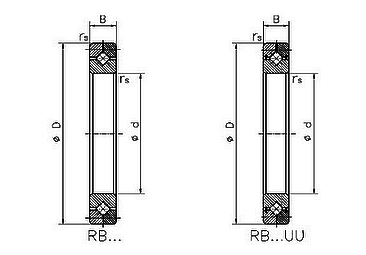

RB交叉滾子軸承結構示意圖

RB型(外圈兩半，內圈整體型)

RB系列精密交叉滾子軸承結構為外圈分半、內圈整體型，薄壁型尺寸小型化設計、有助于相關結構的輕薄化設計，內圈整體結構更適宜于內圈旋轉精度高的場合，穩定旋轉精度達微米；適用于精密檢測儀器、機器人關節、直驅力矩馬達、高精度轉臺等要求高精度、高剛性的應用場合。

　　RB系列（THK對應為RB系列，IKO對應為CRB系列，NSK對應為NRXT系列）為交叉圓柱滾子軸承的基本型，內、外圈尺寸被小限度地小型化，其結構為外圈是兩半型，并通過螺栓或特殊鉚釘進行固定，內圈是一體設計，適合于要求內圈旋轉精度高的部位，例如機床分度工作臺的旋轉部位。

　　RB系列精密交叉滾子軸承使用時注意事項
　　
　　被分成兩半的內圈或外圈是用特殊的鉚釘或螺栓、螺母固定后不可分開的。直接裝入軸承座中使用。同時，如果間隔保持器的再裝配出錯，對軸承的旋轉性能會有很大的影響。所以請用戶不要隨便將軸承拆開。
　　
　　1)內圈或外圈的接合處有時會多少有些偏離，在裝入軸承座之前，請將固定內圈或外圈的螺栓松動，用塑料錘進行修正后再安裝。(固定鉚釘會隨著軸承座而產生變形。)
　　
　　2)安裝或拆卸時，請不要給固定鉚釘或螺栓施加外力。
　　
　　3)請注意安裝零部件的尺寸公差，使側面壓緊法蘭盤能從側面將內圈或外圈結實地壓緊。

RB精密交叉滾子軸承參數型號表

軸承型號	外形尺寸					軸肩尺寸		基本額定載荷（徑向）		重量
軸承型號	內徑 d (mm)	外徑 D(mm)	滾子截圓直徑 dp(mm)	高度 B B1 (mm)	倒角 rmin	ds	Dh	Cr kN	C0r kN	Kg
RB2008	20	36	27	8	0.5	23.5	30.5	3.23	3.1	0.04
RB2508	25	41	32	8	0.5	28.5	35.5	3.63	3.83	0.05
RB3010	30	55	41.5	10	0.6	37	47	7.35	8.36	0.12
RB3510	35	60	46.5	10	0.6	41	51.5	7.64	9.12	0.13
RB4010	40	65	51.5	10	0.6	47.5	57.5	8.33	10.6	0.16
RB4510	45	70	56.5	10	0.6	51	61.5	8.62	11.3	0.17
RB5013	50	80	64	13	0.6	57.4	72	16.7	20.9	0.27
RB6013	60	90	74	13	0.6	68	82	18	24.3	0.3
RB7013	70	100	84	13	0.6	78	92	19.4	27.7	0.35
RB8016	80	120	98	16	0.6	91	111	30.1	42.1	0.7
RB9016	90	130	108	16	1	98	118	31.4	45.3	0.75
RB10016	100	140	119.3	16	1	109	129	31.7	48.6	0.83
RB10020	100	150	123	20	1	113	133	33.1	50.9	1.45
RB11012	110	135	121.8	12	0.6	117	127	12.5	24.1	0.4
RB11015	110	145	126.5	15	0.6	122	136	23.7	41.5	0.75
RB11020	110	160	133	20	1	120	143	34	54	1.56
RB12016	120	150	134.2	16	0.6	127	141	24.2	43.2	0.72
RB12025	120	180	148.7	25	1.5	133	164	66.9	100	2.62
RB13015	130	160	144.5	15	0.6	137	152	25	46.7	0.72
RB13025	130	190	158	25	1.5	143	174	69.5	107	2.82
RB14016	140	175	154.8	16	1	147	162	25.9	50.1	1
RB14025	140	200	168	25	1.5	154	185	74.8	121	2.96
RB15015	150	180	164	15	0.6	157	172	27	53.5	0.68
RB15025	150	210	178	25	1.5	164	194	76.8	128	3.16
RB15030	150	230	188	30	1.5	173	211	100	156	5.3
RB16025	160	220	188.6	25	1.5	173	204	81.7	135	3.14
RB17020	170	220	191	20	1.5	184	198	29	62.1	2.21
RB18025	180	240	210	25	1.5	195	225	84	143	3.44
RB19025	190	240	211.9	25	1	202	222	41.7	82.9	2.99
RB20025	200	260	230	25	2	215	245	84.2	157	4
RB20030	200	280	240	30	2	221	258	114	200	6.7
RB20035	200	295	247.7	35	2	225	270	151	252	9.6
RB22025	220	280	250.1	25	2	235	265	92.3	171	4.1
RB24025	240	300	269	25	2.5	256	281	68.3	145	4.5
RB25025	250	310	277.5	25	2.5	265	290	69.3	150	5
RB25030	250	330	287.5	30	2.5	269	306	126	244	8.1
RB25040	250	355	300.7	40	2.5	275	326	195	348	14.8
RB30025	300	360	328	25	2.5	315	340	76.3	178	5.9
RB30035	300	395	345	35	2.5	322	368	183	367	13.4
RB30040	300	405	351.6	40	2.5	326	377	212	409	17.2
RB35020	350	400	373.4	20	2.5	363	383	54.1	143	3.9
RB40035	400	480	440.3	35	2.5	422	459	156	370	14.5
RB40040	400	510	453.4	40	2.5	428	479	241	531	23.5
RB45025	450	500	474	25	1	464	484	61.7	182	6.6
RB50025	500	550	524.2	25	1	514	534	65.5	201	7.3
RB50040	500	600	548.8	40	2.5	526	572	239	607	26
RB50050	500	625	561.6	50	2.5	536	587	267	653	41.7
RB60040	600	700	650	40	3	627	673	264	721	29
RB70045	700	815	753.5	45	3	731	777	281	836	46
RB80070	800	950	868.1	70	4	836	900	468	1330	105
RB90070	900	1050	969	70	4	937	1001	494	1490	120
